Inleiding

    De Polikarpov I-16 werd in 1933 als TsKB-12 gepresenteerd en was toen de eerste eendekker ter wereld met een intrekbaar landingsgestel. De I-16 werd volop ingezet tijdens de Spaanse Burgeroorlog en was bij aanvang van die oorlog ťťn van de beste vliegtuigen ter wereld. Spanje zou de overgebleven toestellen tot in 1953 blijven gebruiken. Ook in China werd het toestel uitgebreid ingezet in de strijd tegen Japan evenals tijdens de oorlogen met Finland. Bij de Duitse inval in de Sovjet Unie was de I-16 de standaard jager van de Sovjet luchtmacht. Van de vele typen werden totaal meer dan 13.500 toestellen geleverd.


    Bron: Public Domain (onbekend)

    Ontwikkeling

    Toen Polikarpov met het ontwerp kwam van de TsKB-12 in 1933 was het een revolutionair toestel. De eerste eendekker ter wereld met intrekbaar landingsgestel. Het ontwerpen was begonnen in 1932 door ontwerpers Grigorovic en Polikarpov in een Sovjet-staatsgevangenis. De twee ontwerpers waren daar vastgezet omdat Stalin het te lang vond duren eer er een nieuw jachtvliegtuig was ontworpen.

    In december 1933 vloog het eerste prototype. Ondanks het lage vermogen van de gebruikte Shvetsov M-22 motor (450 pk) wist men toch een snelheid neer te zetten van maar liefst 376 km/u. Het was een uit hout en metaal opgebouwd toestel. De eerste typen waren uitgerust met een open cockpit, maar later kwam er een gesloten koepel op.

    Toen de Spaanse Burgeroorlog uitbrak leek het Stalin de uitgelezen kans om een aantal Sovjetvliegtuigen te testen onder oorlogsomstandigheden. Van alle landen die de Republikeinen steunden was de Sovjet-Unie de grootste leverancier met maar liefst 1409 van de 1947 door andere landen geleverde vliegtuigen. Om en nabij de 500 I-16's werden geleverd aan de Republikeinse luchtmacht. Bij aanvang van de Burgeroorlog was de I-16 het beste vliegtuig ter wereld. De vliegeigenschappen waren ongeŽvenaard. Al snel moest het haar meerdere erkennen in de Italiaanse Fiat CR-32 en de Duitse Messerschmitt Me 109. Maar zelfs tegen deze toestellen kon de I-16 het in handen van een goede piloot opnemen.
    Toen de Spaanse Burgeroorlog afliep werden de 22 overgebleven toestellen samen met nog 30 in kratten aanwezige exemplaren ingelijfd bij de Nationalistische luchtmacht. De laatste hiervan vloog nog in 1953.

    In 1937 gingen Sovjet-vrijwilligers met onder andere dit toestel meevechten aan Chinese zijde tegen de Japanse indringers in Mantsjoerije. Ook kocht China een aantal I-16's en zette ze met succes in tegen de Japanse invasie. In 1939 werden de toestellen volop ingezet in MongoliŽ. Tijdens de oorlogen tussen Finland en de Sovjet-Unie maakte Finland twee toestellen buit, maar heeft ze nooit operationeel ingezet.

    Tijdens de Duitse invasie in de Sovjet-Unie in juni 1941 was de I-16 het standaard jachtvliegtuig van de Sovjetluchtmacht en -marine. Het toestel bleef in volle actie tot ver in 1943. In 1941 was het toestel voor de Sovjets nog zeer belangrijk. De Sovjet-jager macht bestond aan het begin van de Duitse invasie nog voor zo'n 65 % uit Polikarpov I-16 toestellen.

    Definitielijst

    invasie
    Gewapende inval.
    Sovjet-Unie
    Sovjet Rusland, andere naam voor de USSR.

    Typenoverzicht

    Polikarpov TsKB-12
    prototype M-22 motor
    1
    Polikarpov TsKB-12bis
    prototype Wright SGR-1820-F-3 Cyclone motor
    1
    Polikarpov I-16 Type 1 (ZKB-12)
    pre-productie serie Shvetsov M-22 motor
    30
    Polikarpov ZKB-18 (I-16Sch)
    prototype van Type 1 grondaanvalsvliegtuig
    2
    Polikarpov I-16 Serie (ZKB-12bis)
    pre-productie serie Wright Cyclone motor
    ?
    Polikarpov I-16 Type 4
    productie serie Shvetsov M-25 motor
    ?
    Polikarpov I-16 Type 5
    productie serie, verbeterde versie
    > 1.500
    Polikarpov TsKB-29 (SPB)
    prototype van Type 5 voor Zvenov project
    2
    Polikarpov TsKB-12P (I-16P)
    prototype van Type 5 met twee ShVAK kanonnen
    1
    Polikarpov I-16 Type 6
    productie serie Shvetsov M-25A motor
    ?
    Polikarpov I-16 Type 10
    productie serie met twee extra SchKAS mitrailleurs in de neus
    ?
    Polikarpov I-16 Type 12
    I-16 Type 5 met 2x ShKAS machinegeweren en 2x ShVAK kanonnen
    ?
    Polikarpov I-16 Type 16
    I-16 Type 10 met ShVAK 12.7mm
    3
    Polikarpov I-16 Type 17
    productie serie met groter gewicht en verbeterde bewapening
    ?
    Polikarpov I-16 Type 18
    productie serie verbeterde Type 10 met Shvetsov M-62 motor
    ?
    Polikarpov I-16 Type 19
    als Type 10 maar met SavinĖNorov machinegeweren in de vleugels
    ?
    Polikarpov I-16 Type 20
    prototypen bewapend met SavinĖNorov machinegeweren
    4
    Polikarpov I-16 Type 21
    geplande variant met gesynchroniseerde ShKAS machinegeweren
    0
    Polikarpov I-16 Type 22
    geplande variant met gesynchroniseerde ShKAS en SavinĖNorov machinegeweren
    0
    Polikarpov I-16 Type 23
    I-16 Type 10 met RS-82 raketten
    35
    Polikarpov I-16 Type 24
    meest gebouwde productie serie met diverse verbeteringen
    ?
    Polikarpov I-16 Type 27
    I-16 Type 17 met een M-62 motor
    ?
    Polikarpov I-16 Type 28
    I-16 Type 24 met twee ShKAS machinegeweren en twee ShVAK kanonnen
    ?
    Polikarpov ZKB-29 (SPB)
    seriebouw grondaanvalsvliegtuig
    ?
    Polikarpov I-16 Type 30
    productie serie met M-63 motor
    ?
    Polikarpov I-16SPB
    Zvenov project aanvulling
    2
    Polikarpov UTI-1
    2-zits trainerversie I-16 Type 1
    ?
    Polikarpov UTI-2
    2-zits trainerversie I-16 Type 1 met vast landingsgestel
    ?
    Polikarpov UTI-4
    2-zits trainerversie I-26 Type 5
    1.600

    Prototypen

    Totaal waren er een twee prototypen te onderscheiden bij de I-16, waarvan drie toestellen als echter type prototypen bezien kunnen worden. De TsKB-12 was het eerste prototype en was uitgerust met een 450 pk (336 kW) M-22 motor en bewapend met twee niet-gesynchroniseerde ShKAS machinegeweren in de vleugels. Een tweede prototype was uitgerust met een andere motor en wel de 715 pk (533 kW) Wright SGR-1820-F-3 motor. Dit was de TsKB-12bis.

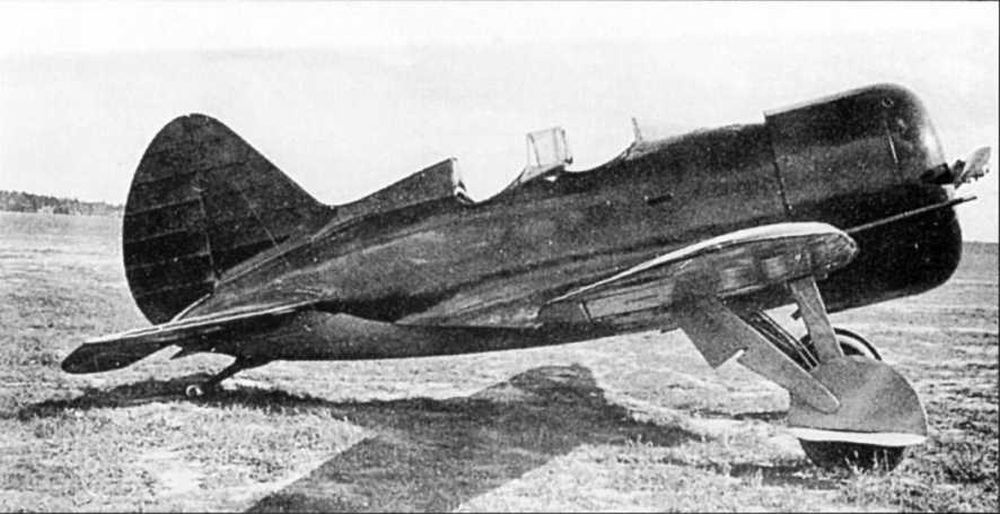

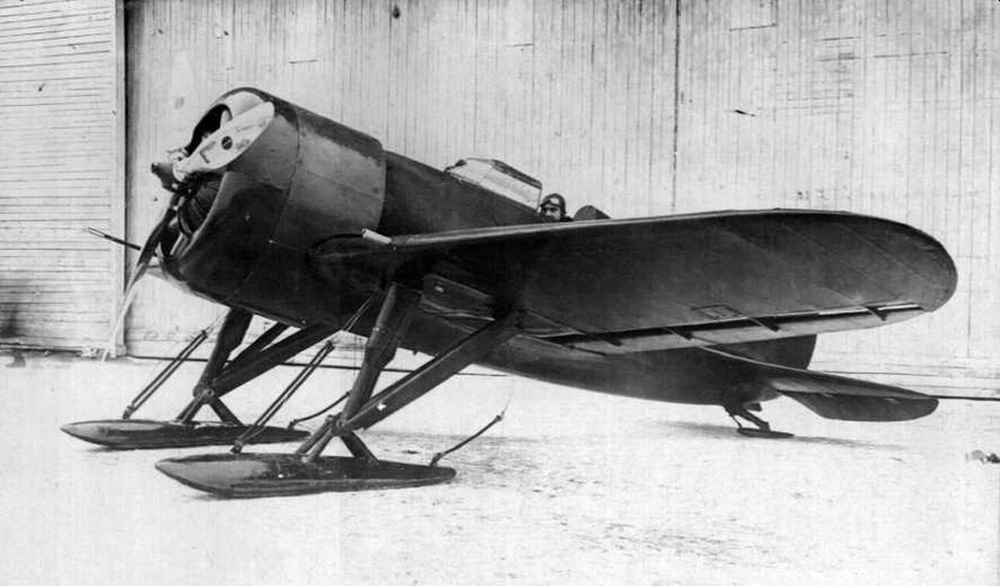

    Polikarpov TsKB-12 Bron: Public Domain (onbekend)

    Polikarpov I-16 Type I

    De eerste productieserie kreeg een Shvetsov M-22 motor met een vermogen van 358 pk. Het was bewapend met twee 7,62 mm ShKAS mitrailleurs. Twee exemplaren werden gebruikt voor een proef, waarbij het toestel werd gecombineerd met een Tupolev TB-3 bommenwerper. Dit waren waren twee TsKB-29 (SPB) toestellen geproduceerd met pneumatisch landingsgestel, Wright Cyclone motor en bewapend met twee ShKAS machinegeweren. Deze toestellen werd gebruikt voor het Zveno project waarbij een Tupolev TB-1 of Tupolev TB-3 bommenwerper werd gebruikt als moederschip voor een aantal jachtvliegtuigen.

    Technische gegevens Polikarpov I-16 type 1

     Type: Polikarpov I-16 type 1
     Taak:
    Jachtvliegtuig
     Bemanning:
    1
     Spanwijdte:
    8,88 meter
     Vleugeloppervlakte:
    14,87 m2
     Lengte:
    6,00 meter
     Hoogte:
    2,41 meter
     Gewicht:
    Leeggewicht: ? kg
    Max. gewicht: 1.340 kg
     Motor:
    1x Shvetsov M-22 motor
    358 pk (? kW)
     Snelheid:
    Max. snelheid: 360 km/u
    Kruissnelheid: ? km/u
     Bereik:
    ? km
     Plafond:
    9.000 meter
     Bewapening:
    2x 7,62 mm PV-1 machinegeweren
     Productie:
    30

    Polikarpov I-16 type 4

    Dit type werd uitgerust met een Shvetsov M-25 motor. De standaardbewapening van twee 7,62 ShKAS machinegeweren kon worden aangevuld met 200 kg aan bommen.

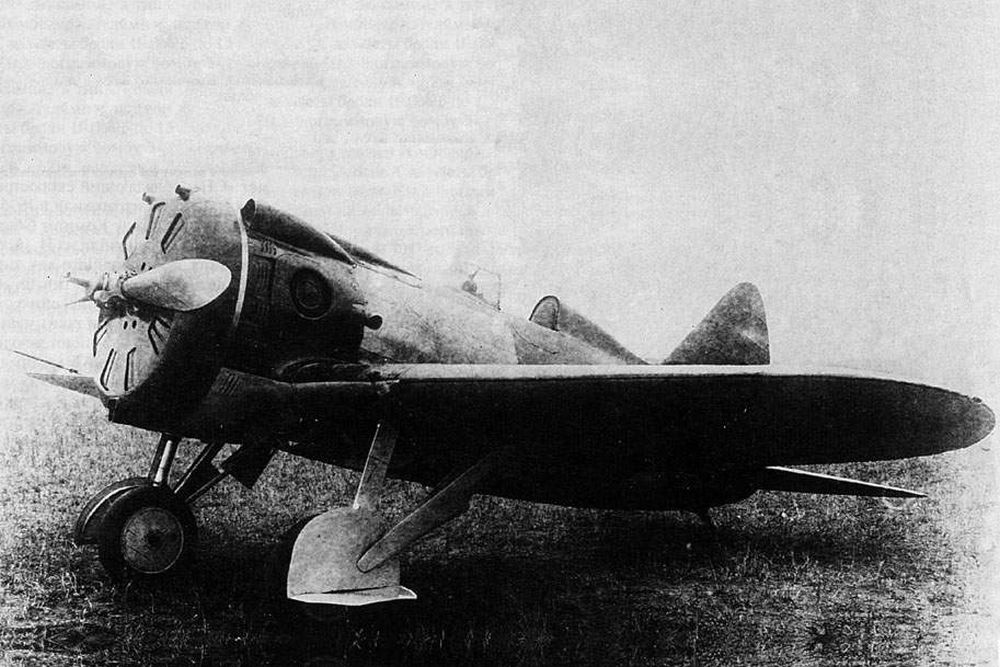

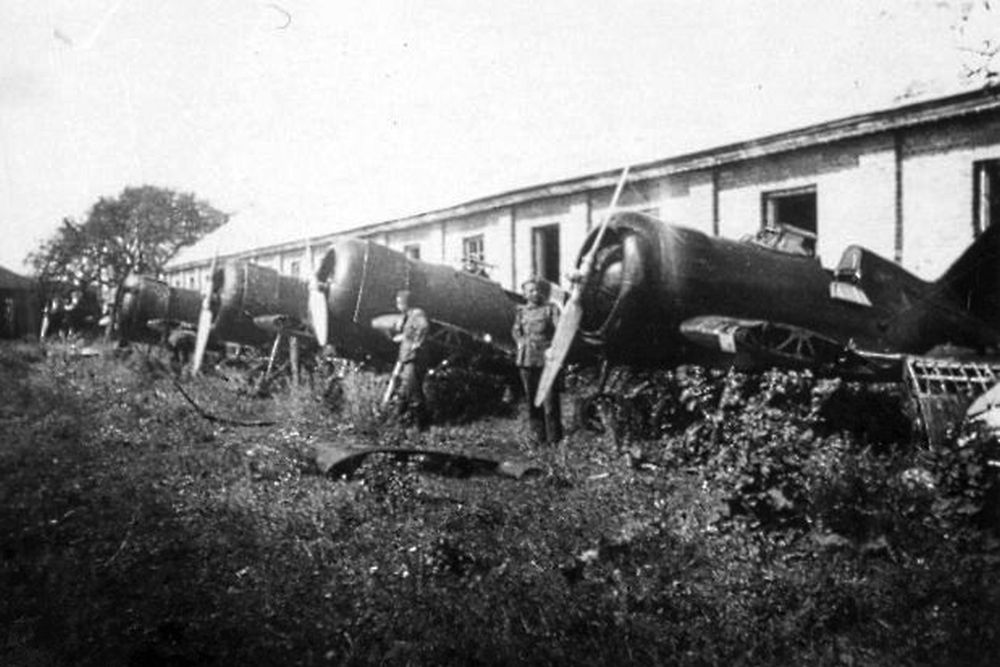

    een aantal Type 4 toestellen Bron: Wilco Vermeer collection

    Polikarpov I-16 type 5

    Dit was vooral een experimentele versie. De serieversie was gelijk aan het type 4, maar door het aanbrengen van bepantsering ter bescherming van de piloot was het gewicht toegenomen tot 1460 kg. Met deze versie werd geŽxperimenteerd met bewapening en proeven zoals bij type 1 met een TB-3 bommenwerper. Ook waren er van dit type nog twee TsKB-18 grondondersteuningsvliegtuigen, uitgerust met een M-22 motor en bepantserde cockpit. De bewapening bestond uit vier ShKAS machinegeweren of PV-1 machinegeweren en 100 kg bommenlast.

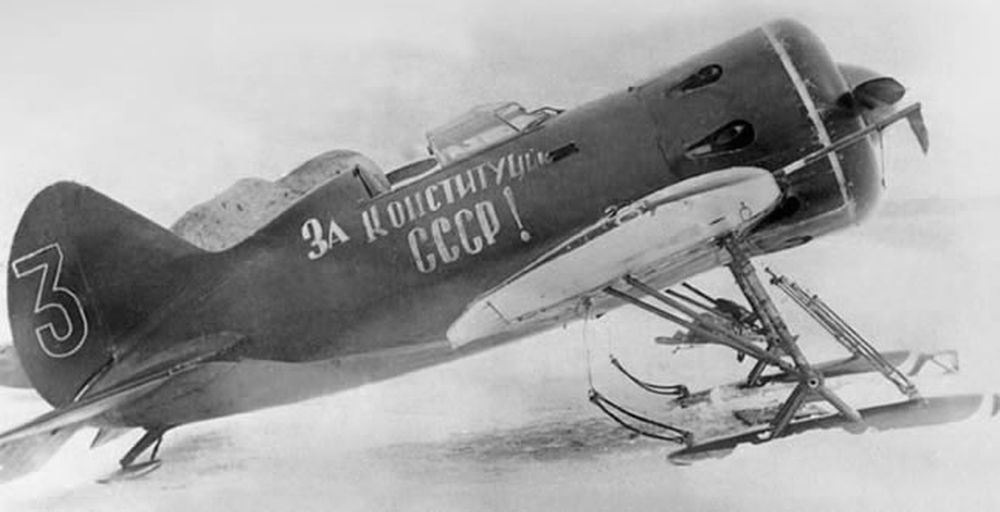

    Type 5 Bron: Public Domain (onbekend)

    Er was een prototype, de TsKB-12P, ook wel I-16P, die was bewapend met twee 20 mm ShVAK kanonnen in de vleugels.

    Polikarpov I-16 type 6

    Deze versie was gelijk aan het type 5, maar uitgerust met een sterkere motor.
    De Spaanse Republikeinen kregen in totaal 157 toestellen van het type 6, uitgerust met een Wright Cyclone F.54 motor met een vermogen van 775 pk.

    Technische gegevens Polikarpov I-16 type 6

     Type: Polikarpov I-16 type 6
     Taak:
    Jachtvliegtuig
     Bemanning:
    1
     Spanwijdte:
    8,88 meter
     Vleugeloppervlakte:
    14,87 m2
     Lengte:
    6,00 meter
     Hoogte:
    2,41 meter
     Gewicht:
    Leeggewicht: 1.266 kg
    Max. gewicht: 1.600 kg
     Motor:
    1x Shvetsov M-25A motor
    730 pk (? kW)
     Snelheid:
    Max. snelheid: 450 km/u
    Kruissnelheid: 360 km/u
     Bereik:
    810 km
     Plafond:
    9.000 meter
     Bewapening:
    2x 7,62 mm PV-1 machinegeweren
     Productie:
    ?

    Polikarpov I-16 type 10

    In de I-16 type 10 werden de ervaringen gecombineerd die waren opgedaan met de typen 5 en 6. De motor werd iets opgevoerd en aan de bewapening werden twee mitrailleurs toegevoegd. Dit type werd in zeer grote hoeveelheden gebouwd. Sommigen werden uitgevoerd met ski's en anderen kregen een Wright Cyclone R-1820-F-54 motor.

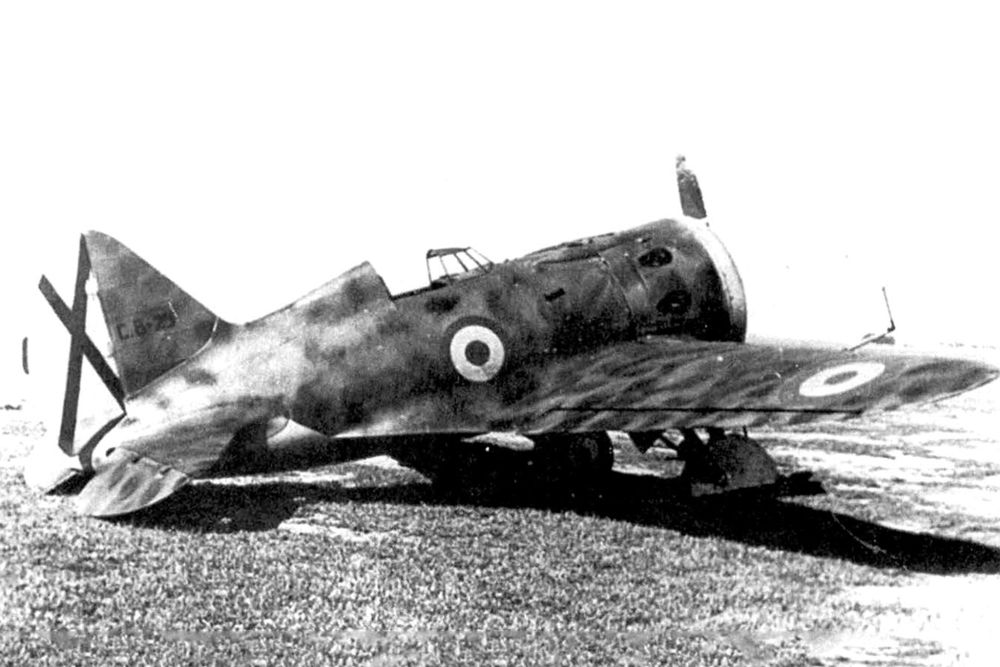

    Spaanse Type 10 Bron: Public Domain (onbekend)

    De Sovjet-Unie leverde totaal 136 toestellen van dit type aan de Spaanse Republikeinse luchtmacht waarvan een deel later terecht kwam bij de Spaanse Nationalistische luchtmacht.

    Definitielijst

    Sovjet-Unie
    Sovjet Rusland, andere naam voor de USSR.

    Technische gegevens Polikarpov I-16 type 10

     Type: Polikarpov I-16 type 10
     Taak:
    Jachtvliegtuig
     Bemanning:
    1
     Spanwijdte:
    8,88 meter
     Vleugeloppervlakte:
    14,87 m2
     Lengte:
    6,07 meter
     Hoogte:
    2,41 meter
     Gewicht:
    Leeggewicht: 1.350 kg
    Max. gewicht: 1.716 kg
     Motor:
    1x Shvetsov M-25V motor
    775 pk (? kW)
     Snelheid:
    Max. snelheid: 464 km/u
    Kruissnelheid: 300 km/u
     Bereik:
    795 km
     Plafond:
    9.000 meter
     Bewapening:
    4x 7,62 mm PV-1 machinegeweren
     Productie:
    ?

    Polikarpov I-16 type 17

    Ontwikkeld uit het type 10 en uitgevoerd met twee 7,62 mm ShKAS mitrailleurs en twee 20 mm ShVAK kanonnen.

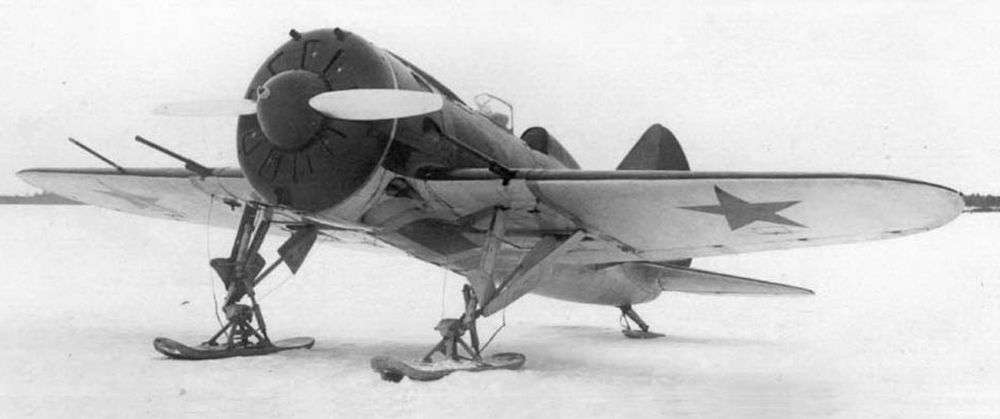

    Type 17 Bron: Public Domain (onbekend)

    Polikarpov I-16 type 18

    Ontwikkeld uit het type 10 met een nieuwe M-62 motor. Qua bewapening werd weer teruggevallen op de standaardbewapening met vier mitrailleurs

    Technische gegevens Polikarpov I-16 type 18

     Type: Polikarpov I-16 type 18
     Taak:
    Jachtvliegtuig
     Bemanning:
    1
     Spanwijdte:
    9,18 meter
     Vleugeloppervlakte:
    ? m2
     Lengte:
    6,04 meter
     Hoogte:
    2,56 meter
     Gewicht:
    Leeggewicht: 1.400 kg
    Max. gewicht: 1.831 kg
     Motor:
    1x Shvetsov M-62R motor
    920 pk (? kW)
     Snelheid:
    Max. snelheid: 463 km/u
    Kruissnelheid: ? km/u
     Bereik:
    805 km
     Plafond:
    8.998 meter
     Bewapening:
    4x 7,62 mm PV-1 machinegeweren
     Productie:
    ?

    Polikarpov I-16 type 24

    Ontwikkeld uit het type 17, uitgerust met een M-25 motor ontstond het type 24. Al snel schakelde men echter voor dit type over op de nieuwere M-63 motor. De bewapening bestond standaard uit vier mitrailleurs, maar het type werd ook wel uitgerust met twee mitrailleurs en twee 20 mm kanonnen of met twee mitrailleurs van 12,7 mm. Voorts kon het toestel 200 kg bommen meevoeren of zes RS-82 raketten.


    Type 24 Bron: Public Domain (onbekend)

    Technische gegevens Polikarpov I-16 type 24

     Type: Polikarpov I-16 type 24
     Taak:
    Jachtvliegtuig
     Bemanning:
    1
     Spanwijdte:
    8,88 meter
     Vleugeloppervlakte:
    15,02 m2
     Lengte:
    6,13 meter
     Hoogte:
    2,57 meter
     Gewicht:
    Leeggewicht: 1.475 kg
    Max. gewicht: 2.060 kg
     Motor:
    1x Shvetsov M-63 motor
    930 pk (? kW)
     Snelheid:
    Max. snelheid: 489 km/u
    Kruissnelheid: 297 km/u
     Bereik:
    600 km
     Plafond:
    9.470 meter
     Bewapening:
    4x 7,62 mm ShKAS machinegeweren
    200 kg bommenlast
     Productie:
    ?

    Polikarpov UTI-4

    Voor de opleiding van piloten werden van het type 5, 6 en 10 exemplaren uitgevoerd met dubbele cockpit en dubbele bediening.


    UTI-4 Type 14 Bron: Public Domain (onbekend)
